VB-MD 86 Geneo
Kunststoff

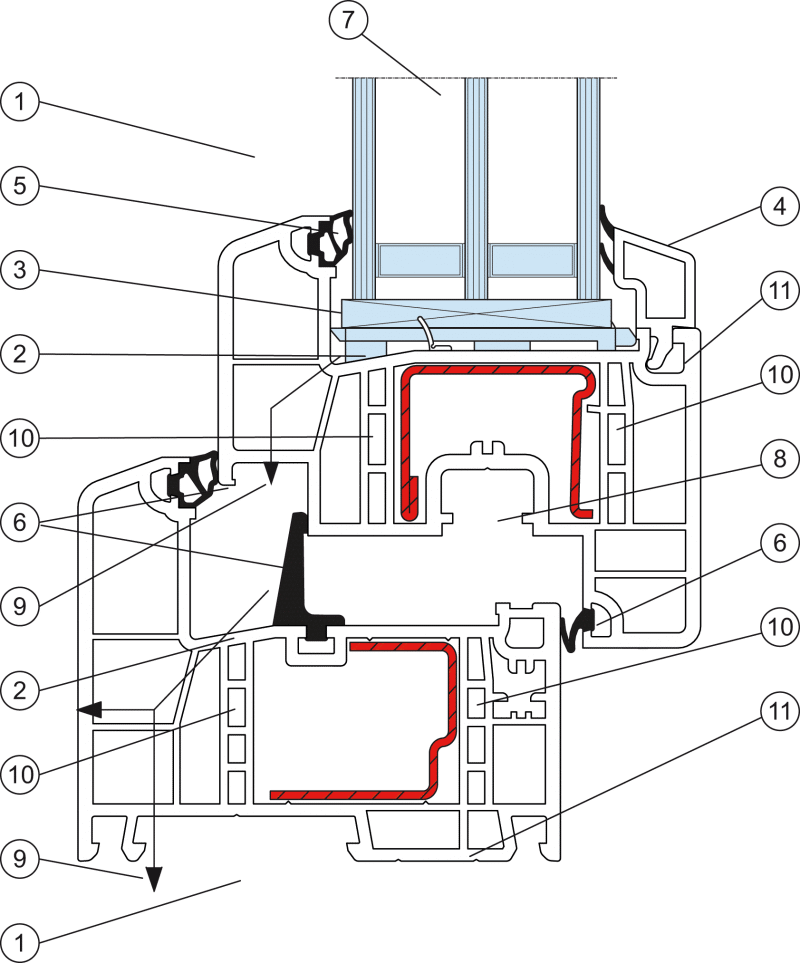

6-Kammer-Mitteldichtungssystem,
Bautiefe 86 mm (Blendrahmen, Pfosten)
Bautiefe 86 (Flügel)
Ansichtsbreite 115 mm (Standardausführung
Bautiefe 86 mm (Blendrahmen, Pfosten)
Bautiefe 86 (Flügel)
Ansichtsbreite 115 mm (Standardausführung
6-Kammer-Mitteldichtungssystem,
Bautiefe 86 mm (Blendrahmen, Pfosten)
Bautiefe 86 (Flügel)
Ansichtsbreite 115 mm (Standardausführung
Bautiefe 86 mm (Blendrahmen, Pfosten)
Bautiefe 86 (Flügel)
Ansichtsbreite 115 mm (Standardausführung
Halbschrägfalzausbildung für sichere Wasserabfuhr
Halbschrägfalzausbildung für sichere Wasserabfuhr
Glasfalzhöhe 20 mm, tatsächlicher Glaseinstand 15 mm,
sicherer Schutz des Isolierglasrandverbundes
sicherer Schutz des Isolierglasrandverbundes
Glasleiste mit anextrudierten Dichtlippen
rundumlaufende, verschweißte Verglasungsdichtung aus TPE
rundumlaufende, verschweißte Anschlagdichtung aus TPE
für hohe Schlagregen- und Fugendichtheit
für hohe Schlagregen- und Fugendichtheit
rundumlaufende, verschweißte Anschlagdichtung aus TPE
für hohe Schlagregen- und Fugendichtheit
für hohe Schlagregen- und Fugendichtheit
alle handelsüblichen Isolierglasscheiben für Wärmeschutz,
Schallschutz und Einbruchhemmung bis 53 mm Elementdicke
Schallschutz und Einbruchhemmung bis 53 mm Elementdicke
Elementdicke:
13 mm Beschlagachse
12 mm Kammermaß
16 mm Beschlagaufnahmenut
20 mm Überschlaghöhe
13 mm Beschlagachse
12 mm Kammermaß
16 mm Beschlagaufnahmenut
20 mm Überschlaghöhe
Entwässerung des Blendrahmens/Belüftung des Glasfalzes
über separate Vorkammer nach vorn oder verdeckt nach unten
über separate Vorkammer nach vorn oder verdeckt nach unten
Entwässerung des Blendrahmens/Belüftung des Glasfalzes
über separate Vorkammer nach vorn oder verdeckt nach unten
über separate Vorkammer nach vorn oder verdeckt nach unten
Durch das intergrierte Verstärkungssystem (IVS) wird die
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Durch das intergrierte Verstärkungssystem (IVS) wird die
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Zusätzlich verzinkte Stahlprofile für optimale Statik
Optimale Abdichtung des Blendrahmens zum Baukörper
durch die integrierte Montagefläche
Optimale Abdichtung des Blendrahmens zum Baukörper
durch die integrierte Montagefläche
Zusätzlich verzinkte Stahlprofile für optimale Statik
Optimale Abdichtung des Blendrahmens zum Baukörper
durch die integrierte Montagefläche
Optimale Abdichtung des Blendrahmens zum Baukörper
durch die integrierte Montagefläche
Durch das intergrierte Verstärkungssystem (IVS) wird die
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Durch das intergrierte Verstärkungssystem (IVS) wird die
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Verwindungssteifigkeit der Profile erhöht. Die Verschraubung
der tragenden Beschlagteile und der mechanischen
Pfostenverbindung erfolgt in das IVS.
Wir vertreiben unsere Produkte ausschließlich über unsere qualifizierten Vornbäumen-Fachbetriebe. So stellen wir eine fachgerechte Beratung und Montage sicher.
Sie haben Fragen? Gerne beraten wir Sie!
VB-MD 86 Geneo
Kunststoff
PVC High-Definition-Finishing
2 Anschlagdichtungen, 1 Mitteldichtung
Rw = 47 dB
bis zu 0,64 W/m²K
bis EN 1627-1630 RC2 entsprechend
